Condensadores

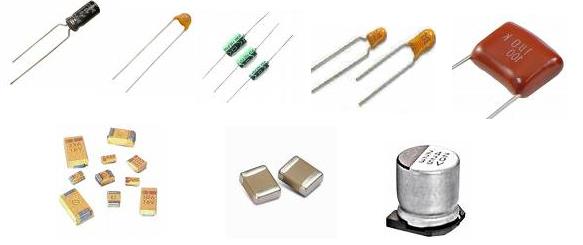

Vários tipos de condensadores

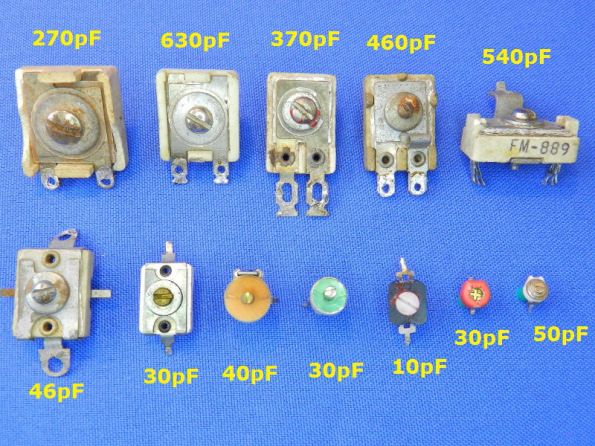

Condensadores variáveis

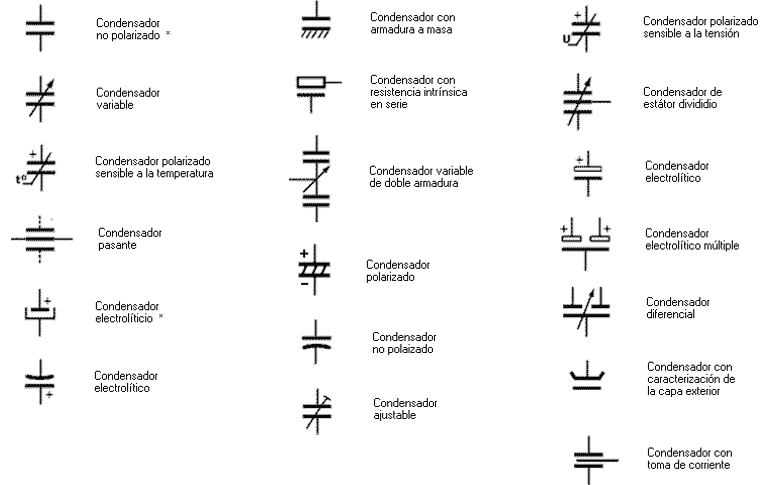

Simbologia dos condensadores
Podem ver no meu canal https://www.youtube.com/@DiyElectrowoodProjects uma explicação sobre resistências em https://www.youtube.com/watch?v=09Fc_NHeiRU
Este tipo de condensadores não são electrolíticos, não são polarizados. condensadores não electrolíticos populares incluem: cerâmica, mylar, mica, poliéster, etc…
condensadores cerâmicos
Os condensadores de cerâmica são muito populares e não são caros, pois contém um dieléctrico de cerâmica.
Este tipo de condensadores é principalmente para aplicação de bypass e acoplamento a sua capacitância varia de 10pF - 1μF e classificações de tensão de 50V-1000V.
Valores de condensadores cerâmicos em Farad
Condensadores Mylar
Sua capacitância varia de 0,001F a 10μF e as classificações de tensão de 50V a 600V.
é usado principalmente em aplicações de alta frequência
Condensadores de mica
Estes são condensadores confiáveis e de alta precisão, eles também são chamados de condensadores de mica de prata, eles têm mica como material dieléctrico, são usados em aplicações de alta frequência.
Capacitância 1pF - 0,1μF e classificações de tensão de 100V- 600V.
PODEM DESCARREGAR TABELA CONDENSADORES CERAMICOS EM: https://drive.google.com/file/d/1ZW5dC8VstC2lI3Fx9Bgz1GdD9LFH2jMY/view?usp=share_link
PODEM DESCARREGAR TABELA CONDENSADORES DE POLIESTER EM: https://drive.google.com/file/d/12KQMW3jpdgO1ST5OxILWM9a41y7LiM1K/view?usp=share_link

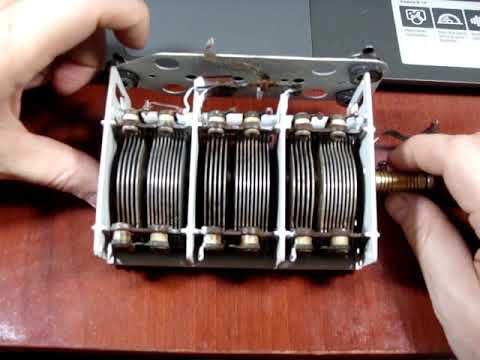

Condensador Variável
Este tipo de condensador era usado nos rádios a válvulas e mesmo nos primeiros rádios transistorizados.
Cheguei a construir uma galena com um condensador deste tipo, uma bobina que construíamos com um tubo dos rolos de papel das máquinas de calcular antigas e um diodo de germânio, assim ouvíamos rádio em onda média com um "auscultador" (fones/auricular) :)
Estes condensadores têm o dieléctrico a ar já os dos rádios a transistor eram mais pequenos mas similares a estes e o dieléctrico era de mica e penso que plástico também.

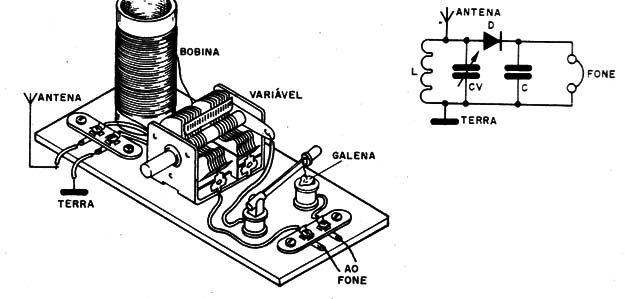

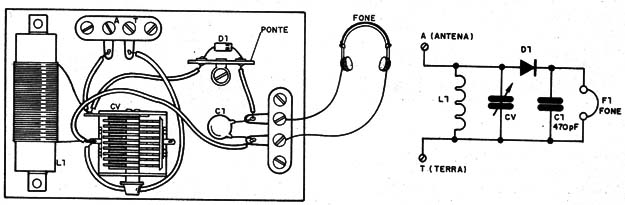

o Esquema muito simples de um rádio de Galena visto de cima e lateral
