INDUTORES

O indutor Choke é construído para estrangular quando é projectado para bloquear a CA (corrente alterna) e permitir a passagem da CC (corrente continua).

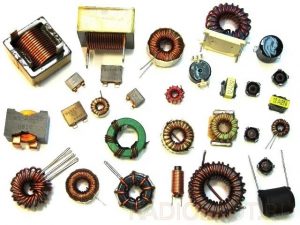

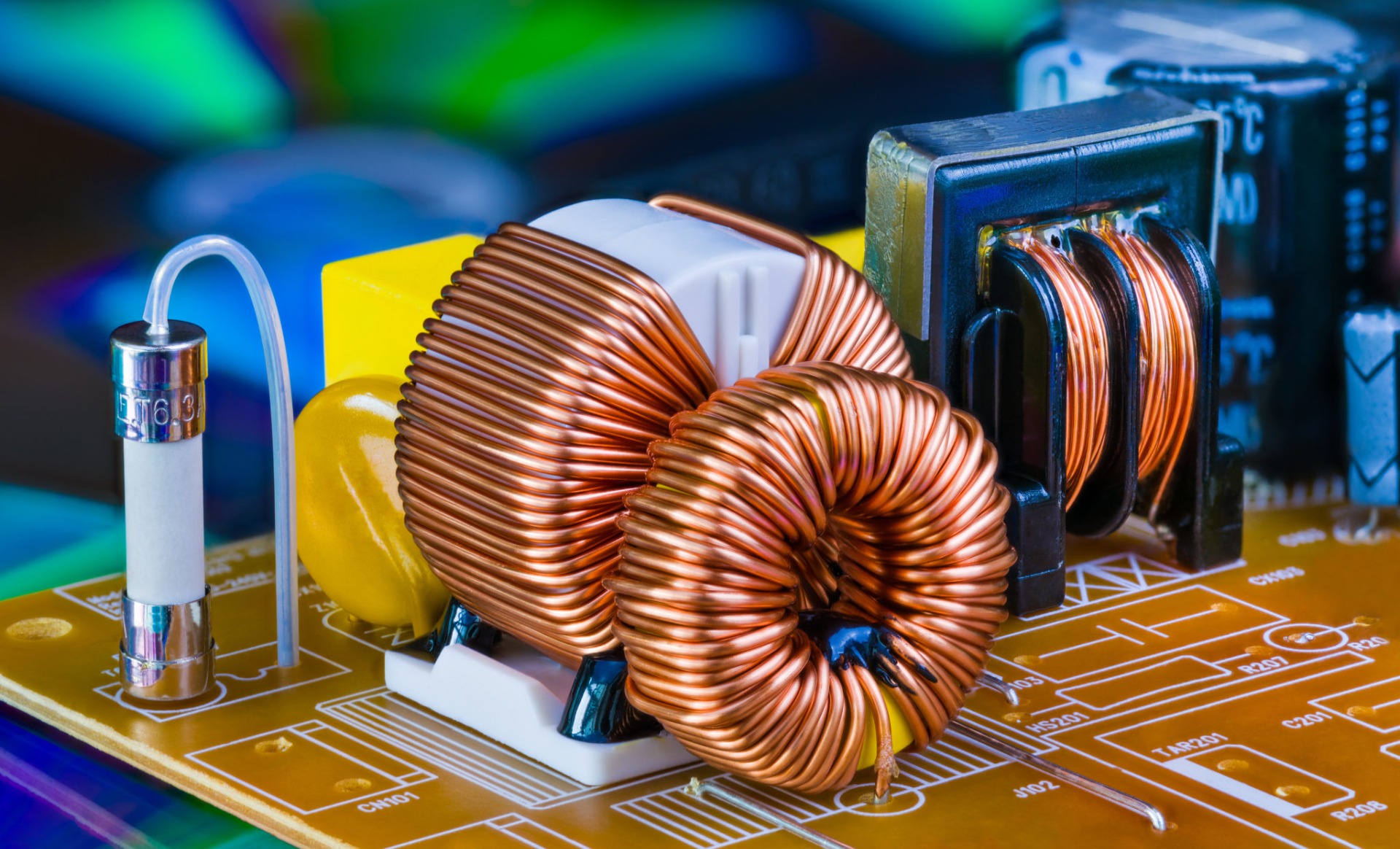

Existe vários tipos de indutores

Uns são projectados para bloquear frequências de áudio e linha de energia Radiofrequência. Eles são parecidos com um transformador, têm núcleos de ferro laminado e um entreferro, possuem núcleos ferromagnéticos para aumentar sua indutância.

Eles podem ser usados numa fonte de alimentação após rectificação para remover a ondulação de tensão, estas bobinas foram projectadas para remover ondulações de tensão são geralmente grandes.

Podem ser utilizados em fontes de alimentação chaveadas, estas possuem núcleo toroidal

Eles podem ser usados em aplicativos de áudio para remover sinais de áudio de alta frequência

Os indutores de radiofrequência geralmente construídos de pó de ferro ou núcleos de ferrite. Eles são usados para bloquear a radiofrequência e o ruído de radiofrequência nas linhas em que são enrolados em padrões complexos para reduzir as perdas de auto-indutância e efeito de proximidade. Eles podem ser encontrados numa fonte de alimentação de laptop para eliminar o ruído.

O indutor é um componente eléctrico passivo de dois terminais que armazena energia eléctrica na forma de campo magnético.

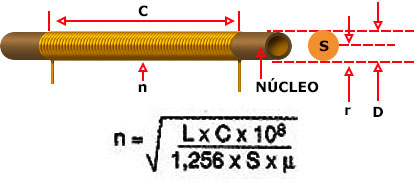

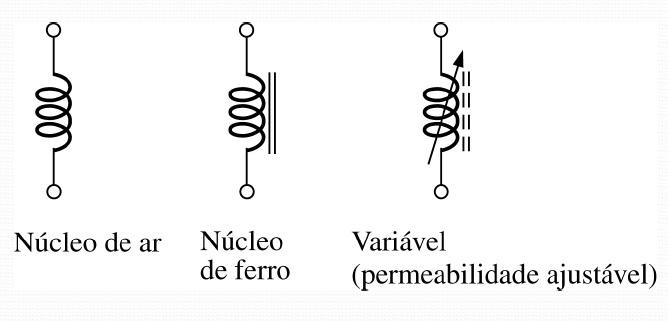

Um indutor nada mais é do que uma bobina de fio enrolada em torno de um ferro ou algum tipo de material magnético. A finalidade do material em que o fio é enrolado é aumentar a magnitude do campo magnético, aumentando assim a capacidade de armazenamento do indutor. Um indutor tem o símbolo de uma bobina de fio, porque na verdade nada mais é do que uma bobina.

Os indutores são usados principalmente em equipamentos electrónicos de corrente alternada (CA). Como um condensador, a indutância dissipa energia desprezível como calor.

O simples indutor

Como funciona o indutor

Um indutor resiste a uma corrente variável, isso significa que um indutor não gosta que a corrente alternada passe por ele, ele só gosta de passar corrente contínua

ω = 2πf. f é a frequência do sinal CA aplicado L = é a indutância do indutor. A fórmula acima nos diz que a reactância de um condensador aumenta à medida que a frequência do sinal aplicado aumenta. a 0 Hz, um indutor não apresenta reactância. A reactância é a resistência de um componente electrónico a uma CA.

Quando o campo magnético ao redor da bobina do indutor muda com o tempo, uma voltagem é produzida através dos condutores do indutor, isso é chamado de EMF traseiro. Este EMF traseiro tende a se opor ao aumento da corrente na bobina do indutor.
