LED

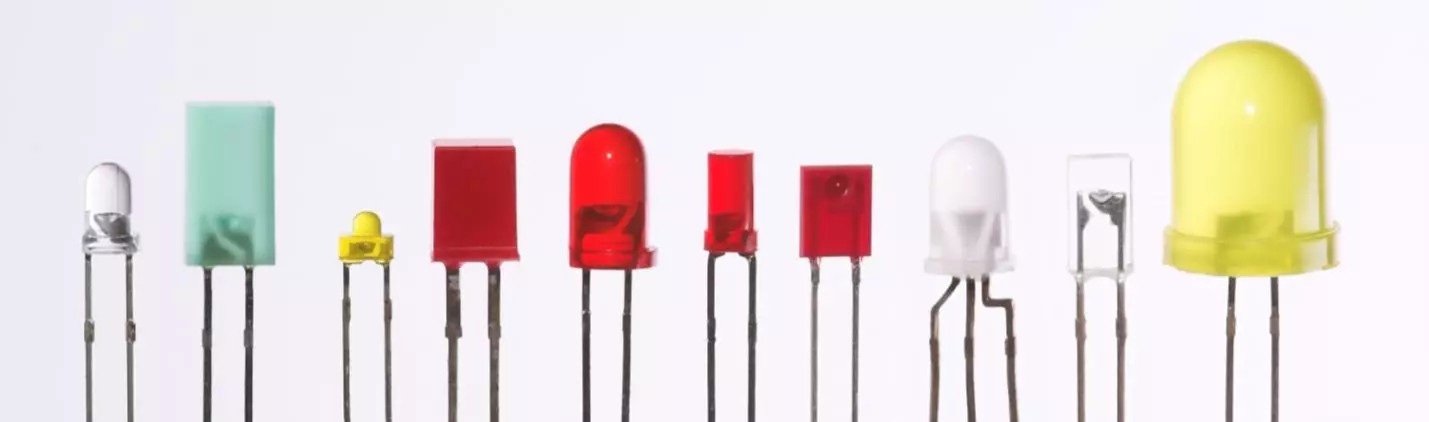

O díodo emissor de luz "LED" é um tipo especial de díodo projectado para emitir luz visível ou infravermelha. Os LEDs vêm em muitas cores diferentes, por exemplo, vermelho, azul, verde, laranja e branco. Os LEDs brancos são usados em aplicações de iluminação, enquanto os LEDs coloridos são usados como indicadores em um circuito. LEDs que emitem infravermelho são usados para transmitir informações (como controle remoto) para o dispositivo receptor.

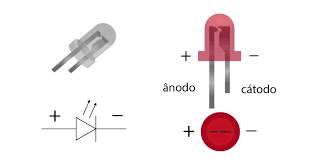

Estrutura do LED

Led tricolor

LEDs tricolores são LEDs que emitem três cores. Eles contêm dois ou três LEDs dentro do pacote, quando a corrente flui em uma direcção, um dos LEDs será polarizado directamente, enquanto o outro será polarizado inversamente, portanto, acenderá, quando a corrente fluir na outra direcção, um dos LEDs será polarização reversa, enquanto o outro será polarização directa, portanto, acenderá com uma cor diferente da outra.

LED de protecção

Os LEDs são dispositivos dependentes de corrente, a fim de proteger um LED de danos devido ao excesso de corrente, um resistor é colocado em série com ele. O valor do resistor em série depende da tensão directa do LED, da tensão de alimentação e da corrente aplicada.

A lei de Ohms é usada para encontrar o valor do resistor em série.

PODEM DESCARREGAR A TABELA EM: https://drive.google.com/file/d/1Zb8mGJ9fhvannqdWnJL9v_fGlaTV_WfW/view?usp=share_link
